铁板双面镀铜是在普通铁板正反两面同步沉积铜层的表面处理工艺，可同时实现导电导热性能翻倍、双面防腐、电磁屏蔽等效果，是电力散热板、复合铜箔、装饰板材领域的核心加工方案。

主流工业化工艺

1. 传统双面电镀铜(最通用)

这是目前工业领域应用最广的成熟工艺，通过挂具将铁板双面同时浸没在镀液中，一次通电完成两面铜层沉积。

‌核心流程‌：双面除油除锈→酸洗活化→预镀打底→主镀铜→水洗钝化→烘干保护

‌关键参数‌：以铁板为阴极，纯铜板为阳极，镀液采用硫酸铜+少量稀硫酸体系，电流密度控制在1-2 A/dm²，镀层厚度可按需在5-35μm之间调整

‌特点‌：双面镀层厚度均匀一致，结合力强，可实现大面积整板加工，成本可控，适合批量生产电力铜板、装饰镀铜铁板

‌适配场景‌：电力接地铜板、装饰仿古铜铁板、散热导电板材等常规工业场景

2. 无氰快速双面化学镀铜

无需外接电源，依靠化学反应在铁板双面同步沉积铜层，是环保升级后的主流工艺。

‌核心流程‌：双面除油→酸洗活化→浸入环保镀铜液→10-60秒快速成膜→水洗钝化→烘干封孔

‌关键参数‌：镀液按1:2兑水稀释，按10g/KG比例加入专用添加剂，工作温度20-40℃，全程无氰无铬，符合ROHS标准

‌特点‌：操作无需复杂电源设备，镀层均匀性从85%提升至98%，不良率下降60%，能耗比传统电镀减少70%

‌适配场景‌：小批量精密五金、异形铁板、电子散热片的双面镀铜加工

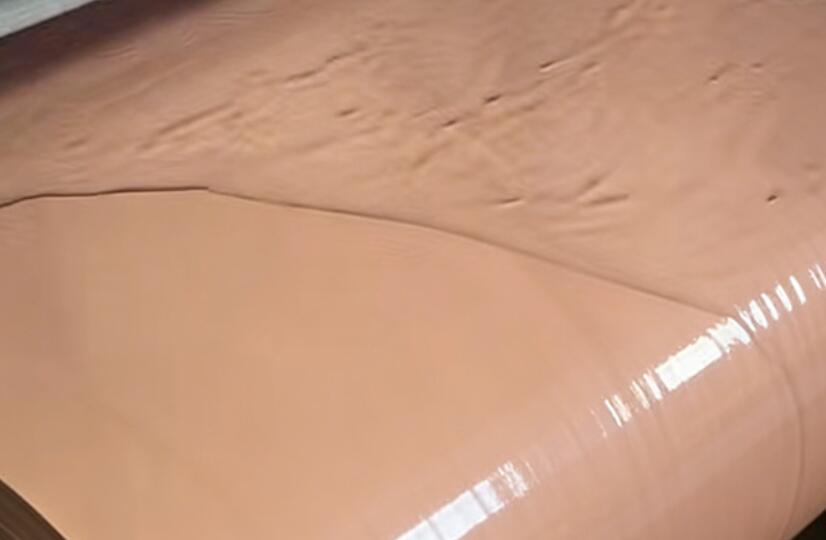

3. 真空卷绕双面磁控溅射镀铜

针对超薄柔性铁板/复合集流体的高端工艺，在真空舱内一次装夹完成双面连续镀制。

‌核心流程‌：真空环境阳极离子源双面活化→磁控溅射双面沉积铜层→水法电镀加厚铜膜

‌关键参数‌：通过双镀膜辊同舱布局，基材正反面连续走带，配合低温冷板散热，基材温度控制在室温+15℃以内，零热损伤

‌特点‌：双面镀层无任何针孔，平整度≤1μm，镀层硬度和耐腐蚀性远超水镀，全程无酸碱废水排放

‌适配场景‌：锂电池复合铜箔、高端电子屏蔽板材、超薄精密导电板材等高端场景

双面镀铜核心控制要点

‌前处理是关键‌：必须确保铁板双面完全除油除锈，任何一面残留油污都会导致铜层结合力不足、后期起皮脱落

‌厚度均匀性控制‌：电镀时需调整阴阳极间距，避免边缘电流过大导致双面边缘镀层偏厚，整板厚度差控制在±2μm以内

‌防置换反应‌：铁板直接接触酸性镀铜液易发生铁置换铜的反应，必须先做预镀镍或预镀薄铜打底，避免镀层疏松掉皮

‌后处理封孔‌：双面镀铜完成后必须做钝化封孔处理，防止铜层在潮湿环境下氧化生绿锈，大幅延长使用寿命

无锡牛力金属科技有限公司公司专注于各类设备部件喷涂加工。公司于2012年开始从事表面处理，已有13年发展史，拥有现代代的生产设备和专业的技术团队，致力于为客户提供高质量的金属制品加工服务，主营业务范围：不锈钢水镀黑钛、电镀黑钛、黄钛金、玫瑰金、色油青估铜、红估铜、双面喷砂。
